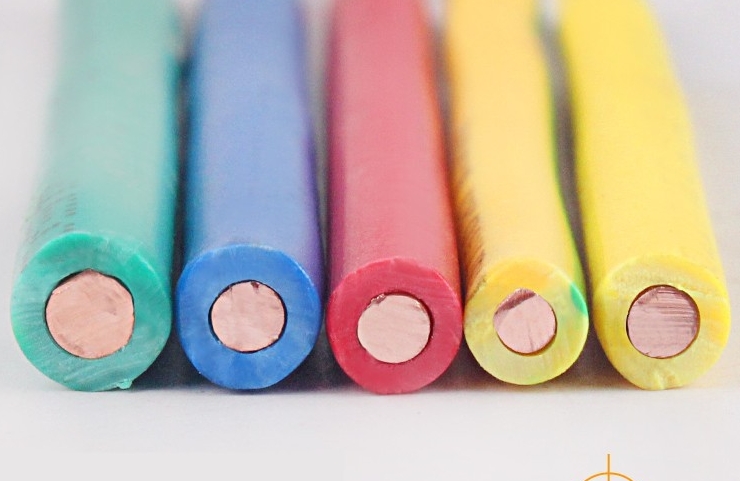

不同顏色的電線分別代表什么線？
1、三相五線制：電源線顏色首先這個也是包括交流電的三個相線(A、B、C線)、中性線(N線)；以及地線(PE線)。三相五線制標準導線顏色為：A線、B線藍色(綠色)、C線紅色、N線褐色，PE線黃綠色或黑色。
一般規定，三相電線顏色為黃、綠、紅，分別為A、B、C三相，藍色為零線，黃綠相間的為接地線，接線時黃、綠、紅接火線，藍色接零線，黃綠相間的線接到PE保護線上或者接到設備外殼上（外殼已與地網連接）。有時四線顏色區分不太明顯時，三根截面一樣的為火線，截面稍小的為零線。你說的變壓器也許是控制回路的電源，如是380V，接到任意兩根火線上；如是220V，則接一根火線，一根零線。
實際操作中安全為上，紅色是火線，藍色是零線，黃色或黃白相間的是地線。相線一般是黃、綠、紅，保護中性線（PEN線）是黑色，保護線(PE線)是黃綠雙色線，保護線在任何情況下都嚴禁做相線使用。
根據《住宅裝飾裝修工程施工規范》GB 50327-2001 16.1.4條規定：“配線時，相線與零線的顏色應不同；同一住宅相線(L)顏色應統一，零線(N)宜用藍色，保護線(PE)必須用黃綠雙色線”。
可以得出：保護線（PE）即地線必須（強制性規定）用黃綠雙色線，零線用藍色,（不是強制性規定，在條件許可時，勻應選擇藍色線）,相線不使用藍色即為紅、黃、綠色。（相線顏色還未一致起來，不同公司可能規定不一樣。下面用顏色方式可以參考。零線勻用藍色，如果用于插座，相線用紅色。燈路進線用紅色，燈路控制線或雙控線用黃色和綠色）
按規定顏色布線插座圖：紅色、藍色、雙色線穿入插座底盒。紅色作火線，藍色作零線，雙色線作地線。按規定顏色穿線，施工也方便，紅色線火線與插座L極連接，藍色零線與N極連接，雙色線與接地標識連接。
按規定顏色燈路布線圖：進火線用紅色，零線用藍色，控制線用黃色（也可使用綠色）
2、民用供電線路相線之間的電壓(即線電壓)為380V，相線和地線或中性線之間的電壓(即相電壓)均為220V。比如說像進戶線一般來說也是要采用單相三線制，即三個相線中的一相加中性線(作零線)、地線。
220V交流電的相線(就是火線)用紅色或棕色，因為這兩種顏色是熱色。一般來說你在用零線時候那么就可以使用蘭色或綠色，接地線用黑色或黃綠色相間的。一般最常用的是相線紅色，零線藍色，接地黑色、黃綠色。
3、直流電源線：紅色表示正極，黑色是負極
家庭用電源線宜采用BVV2×2.5和BVV2×1.5型號的電線。BVV這種也是國家標準代號，為銅質護套線BVV2×2.5和BVV2×1.5，分別代表2芯2.5平方毫米和2芯1.5平方毫米。一般情況下，BVV2×2.5做主線、干線，BVV2×1.5做單個電器支線、開關線。單向空調專線用BVV2×4，另配專用地線。
